ĐẶC ĐIỂM VÀ ỨNG DỤNG

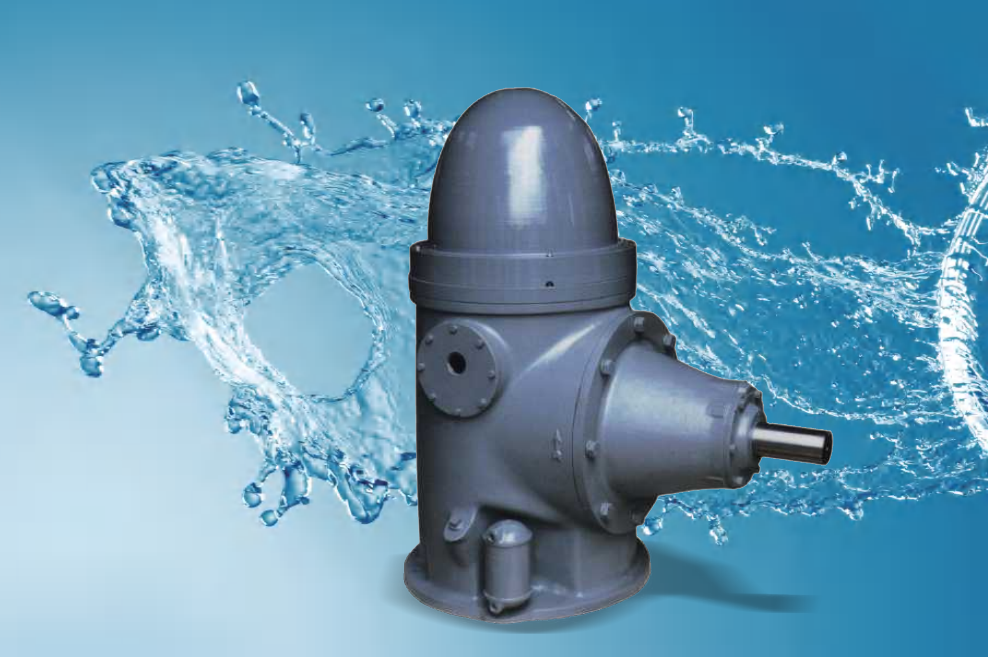

Hộp số góc phải dòng H truyền công suất trục ngang thành trục bơm đứng, có tính kinh tế, hiệu quả cao.
Tiết kiệm không gian và phù hợp với mọi điều kiện thời tiết, v.v.
Hộp số góc phải dòng H dùng cho động cơ diesel, động cơ ngang và tua bin, dùng cho bơm trubine đứng, máy sâu
máy bơm, máy bơm dòng hỗn hợp dọc, Nó cũng có thể được sử dụng cho tất cả các loại cơ khí trục thẳng đứng.
Hộp số góc phải dòng H có thể được làm việc trực tiếp dưới lực dọc trục cơ học, đơn giản hóa cấu trúc của máy. Nó có thể được sử dụng rộng rãi trong kỹ thuật thủy lợi và bảo tồn nước, kỹ thuật đô thị, luyện kim, khai thác mỏ, hóa dầu
công nghiệp, cứu hỏa và kỹ thuật hàng hải và các lĩnh vực khác
Các loại tỷ số truyền khác nhau có thể đáp ứng các yêu cầu vận hành của động cơ và máy bơm tốc độ cao, tốc độ thấp
LỰA CHỌN THAM SỐ
Khi dùng để dẫn động máy bơm giếng sâu thì thông số ở bảng 2 có tải phù hợp
hệ số, người dùng có thể trực tiếp lựa chọn, các trường hợp khác vui lòng tham khảo ý kiến công ty. Mỹ
Hiệp hội các nhà sản xuất bánh răng quy định hệ số tải của bánh răng côn xoắn ốc phải là
lớn hơn hoặc bằng 1,5, trong các ứng dụng khác nhau, số lượng hệ số tải là khác nhau.
Ngoài ra, các yếu tố khác ảnh hưởng đến công suất định mức của hộp số bao gồm ổ trục, trục,
nhiệt độ và bôi trơn, cả hai đều đã được xem xét trong bảng 2. Việc lựa chọn chế độ làm mát dầu cần tính đến các yếu tố như lực đẩy, vòng quay
tốc độ, môi trường thông gió và điều kiện vận hành. Đối với hộp số được trang bị bộ làm mát dầu,
hoạt động của nó phải ở nhiệt độ làm mát khoảng 20 độ C
LỰA CHỌN Ổ ĐỠ LỰC
Vòng bi có thể chịu lực đẩy lớn hơn và được sử dụng ở phần trên của trục thẳng đứng (trục rỗng), có thể đáp ứng hầu hết các yêu cầu về máy bơm và đầu khác nhau. Trong hầu hết các
trường hợp, lực đẩy của hộp số chủ yếu được sử dụng để giảm tải cho máy bơm tác động
trên trục thẳng đứng, ổ đỡ lực đẩy, do đó có lực đẩy xuống tối thiểu để ngăn chặn
sự tách biệt ổ đỡ trục dọc. Trừ khi có quy định khác, hộp số dòng H thường được bố trí theo kiểu
dạng hình DT, tương ứng với lực đẩy “tiêu chuẩn” được trình bày ở bảng 2.
Nếu “lực đẩy hướng lên” hoặc “lực đẩy hướng xuống” không đủ thì có thể bố trí dưới dạng sơ đồ DF tương ứng
đến tờ 2 thể hiện lực đẩy “hai chiều”. Nếu “lực đẩy xuống” trên tờ 2 theo giá trị tiêu chuẩn lực đẩy, chọn nặng thì tương ứng với DT/
Bố cục DT. Nhiệm vụ nặng nề cũng có thể được sắp xếp theo DF/D. Lúc này giá trị lực đẩy hướng xuống sẽ tương ứng
giá trị của giá trị “tiêu chuẩn” trong bảng 2 và giá trị lực đẩy hướng lên trong bảng 2 của lựa chọn “hai chiều”.
